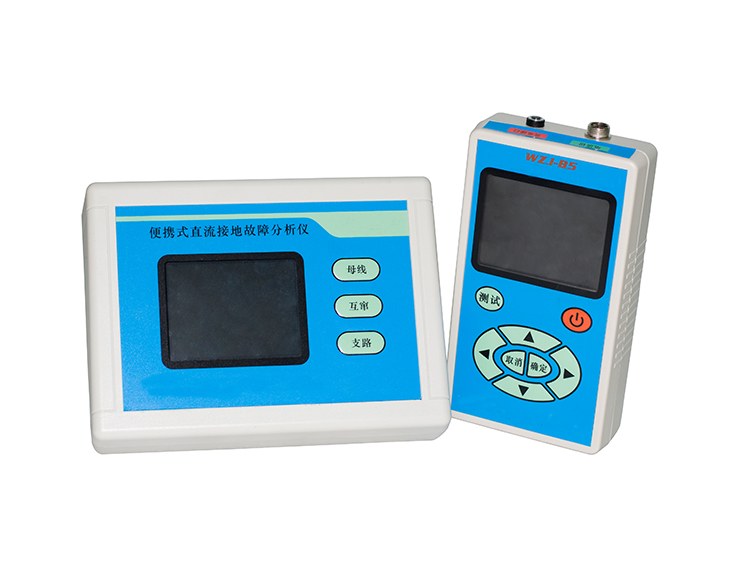

目前,電力系統直流電源接地故障查找的核心問題是現場干擾大。在不同的直流電源和不同的工作狀態下測量,抗干擾性差，導致許多產品誤測誤判，這是該系列產品的最大缺點，也是最普遍的現象。我們的產品之所以能夠迅速立足該市場，是因?yàn)槌晒鉀Q了干擾問題。便攜式直流接地故障查找儀（帶環路查找）采用相位超前處理技術和數據轉移算法技術研制生產。本產品介于在線式和便攜式兩大類型之間,使用方法為便攜式,性能為在線式。該儀器具有檢測靈敏度高、抗干擾能力強、體積小、重量輕、使用方便等特點。查找直流系統接地故障時，不需要斷開電源，可實現接地點定位。儀器能檢測直流系統接地電阻阻值和接地方向，為電力直流系統接地故障的查尋與定位提供適用可靠的高準確性探測儀器。
產品特點
1、本儀器分信號發送器（分析儀）和接收器（定位儀），分析儀直接從母線上取電,不需外接交流或使用電池供電,操作更加方便；
2、解決了絕緣狀態不好的虛接地，高阻接地、多點接地、單點接地、小電阻接地、直接接地、混線接地、環路接地、電容接地、竄交流接地、晶體管隔離接地等所有故障；
3、完全排除直流系統接地故障,不受現場分布大電容的干擾,準確無誤地將故障鎖定在最小范圍內并定位；
4、準確指示接地信號電流方向，語音解說，快速查找接地故障點；
5、準確檢測線路泄露電流的大小和相位，根據接地故障點前后泄露電流的大小及相位驟變，快速準確定位故障點；
6、300V以下的直流系統共用一套直流接地分析儀，沒有對直流電壓有其他特殊的要求；
7、信號輸出功率：＜0.15W，內設限流保護，對繼電保護、自動化裝置、操作回路沒有任何影響，使用安全；
8、紋波分析與數字示波器功能：采用頻譜分析功能，解決各種干擾信號，查看各種檢測信號和回路的波形信息；
9、智能電流鉗，自動檢測電流鉗開、閉狀態，大、小鉗口通用；
10、能適應交、直流竄電引起的接地，環網供電接地，二極管隔離供電接地，高阻接地；
11、能解決同極異極直流互竄故障，并選出互竄故障支路；
12、能檢測蓄電池接地故障；檢測母線電容數值；
13、不用安裝，不用停電，不甩線、不解線、不用搖絕緣，快速定位接地故障；
技術參數
1、分析儀：
工作電壓：直接從母線上取電(工作電壓為48V～280V)
電壓測量范圍： 0-300V
電壓測量精度： 0.5%
電橋工作方式： 不平衡橋
母線接地電阻檢測范圍：0-500 kΩ
母線接地電阻測量精度：≤10％±1kΩ
功耗：小于10W
外型尺寸（長×寬×高）：200*145*46（mm）
重量：1.7㎏
適應溫度：-10℃-+50℃
2、定位儀：
工作電壓：12V（鋰電池工作,工作電壓為9.6V～12.6V）
支路接地電阻檢測范圍：0-300 kΩ
支路接地電阻測量精度：0-100kΩ ≤10％±2kΩ
100-300kΩ 顯示具體數值
漏電流檢測靈敏度：小于0.1mA
測量準確率：100%
報警方式： 語音、圖形、數據、接地方向
功耗：小于1W
外型尺寸（長×寬×高）：180*100*40（mm）
重量：1.5㎏
適應溫度：-10℃-+50℃
工作電源：鋰電池供電（12V 3100mAh可充電）
